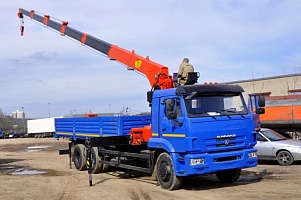

Кран-манипулятор – это механизированное оборудование, установленное на транспортном средстве стационарно или временно. Он состоит из опорной рамы, системы управления, стреловой установки и грузоподъёмного устройства, в составе которого крюковая подвеска для захвата объектов.

 Основные характеристики крана манипулятора:

• высота подъёма и спуска груза;
• вылет стрелы;
• радиус поворота кранового оборудования;
• грузоподъёмность при максимальном и минимальном вылете;
• закрепление подвески.

Особенности устройства стрелы:

• - число граней поперечного сечения (от 4 до 8) - чем их больше, тем стрела прочнее;
• - тип устройства телескопического выдвижения секций: произвольное или последовательное.

При установке КМУ на грузовую автомашину важны также: грузоподъёмность борта, размеры погрузочной площадки, от которых зависят допустимые габариты груза; применяемые опоры, влияющие на грузоподъёмность крана.

Виды КМУ, их применение

Кран-манипулятор - это уникальное техническое оборудование, которое может выполнять функции и грузовика, и автокрана, что важно при выполнении погрузо-разгрузочных работ и перевозе тяжёлых и крупноразмерных грузов.

Тросовые манипуляторы

 Краны-манипуляторы  изготавливаются двух основных разновидностей: тросовые и гидравлические. Тросовый вариант имеет крюк, подвешенный на тросе. Конструкция стрелы аналогична стреле автокрана, телескопическая, состоит из ряда секций, перемещение выполняется посредством лебёдки. Устройство точно координирует перемещение груза, придавая вертикальную направленность. Тросовые КМУ способны перемещать грузовые объекты через ограждения, опускать их в выкопанные ямы, для примера, при прокладке трубопроводов или обустройстве колодцев. Отличаются неограниченностью углов поворота и плавностью в работе.

Гидравлические КМУ

В КМУ гидравлический крюк крепко соединён со стрелой. Грузы перемещаются способом передвижения секций стрелы крана. Достоинства этого варианта: отсутствует раскачивание перемещаемого груза, широкая рабочая зона. Гидравлические КМУ используются при сооружении автовышек, спецнасадки превращают устройство в экскаватор или бур.

Манипуляторными кранами оснащены различного рода транспортные средства специального предназначения: машины дорожной службы, пожарная автотехника, коммунальное оборудование, транспорт для вывоза мусора, автоматические гидроподъёмники для высотных работ.

По грузоподъёмности КМУ бывают: тяжёлые, средне- и малотоннажные.

Тяжёлые манипуляторы

Техника данного класса перевозит и поднимает грузы массой до 10 т, вылет стрелы – почти 24 метра. С их помощью можно перевозить строительные и крупногабаритные грузы,  железобетонные конструкции, большие машины.

Среднетоннажные КМУ

Грузоподъёмность таких машин от 5 до 7 тонн, вылет стрелы – около 8 метров. Манипулятор 3 тонны может быть использован организациями и частными лицами для перевозки стройматериалов, гаражей, бытовок для дач и стройки, легковых машин, торговых киосков, разнообразной мебели, древесины,

Малотоннажные краны

Такая техника может перевозить грузы от 3-х до 5 тонн, пригодна для разгрузки предметов небольшого размера на складах, дачных участках, в ангарах.

Конструкция стрелкового оборудования

По возможности складывания стрелы различают L- и Z- образные установки.

Z- категория или шарнирно-сочленённая характерна для европейских изготовителей, отличается компактностью, способна доставлять грузы на этажи построек, через  заграждения.

L-вариант оснащён прямой телескопической стрелой, крюк подвешен на трос. Годится для работы с малогабаритными грузами.
